PROYECTO FINAL VIVIENDA UNIFAMILIAR

MEMORIA  DESCRIPTIVA

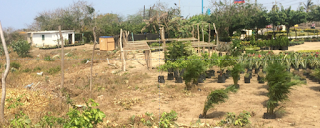

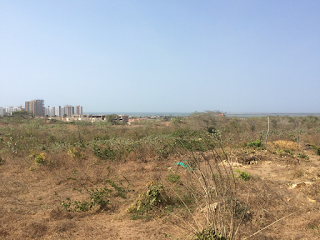

VISTAS PREDOMINANTES



INTERESES DE LA PAREJA

PADRE:

Manuel Meneses de 32 años, ingeniero civil de la universidad del norte, le gusta la musica clasica ya que pues la escucha desde muy pequeño, esta en espera de primer y unico hijo y por esta razon quiere brindarle tranquilidad y comodidad en esta vivienda.

MADRE:

Luisa Sanmiguel de 30 años de edad, graduada de medicina en la universidad del norte, por el momento no ejerce su profesion por el embarazo y pues se dedida al hogar y le gusta tocar el piano y tambien comparte un gusto por la musica clasica igual que su esposo, busca tranquilidad y comodidad no solo para ella sino por su primer y unico hijo.



A ambos les gusta el ambiente tranquilo, la musica clasica y a ella en especial le gusta tocar el piano y mas aun que esta en estado de embarazo.

Les guta el aire libre, los BBQ y pasar tiempo juntos que es muy importante.

PRIMERA PLANTA



SEGUNDA PLANTA



CORTES



FACHADAS



CORRECCIONES

En la primera planta hacer el acceso peatonal mas curvo y aprovechar el voladizo que se crea en el deck en la parte izquierda dandole sombra.

En la segunda planta en la habitacion del niño deje un espacio de circulacion cama-baño muy grande el cual pudo a ver sido utilizado como un escritorio o un mueble.

El proyecto tuvo base en construir una vivienda para una pareja que estaba a la espera de su primer y unico hijo, dandole mucha importancia a sus intereses y necesidades.

¿Que se aprendio?

Personalmente le di mucho esfuerzo al proyecto, algo que aprendi fue como tomar lo que nos da el medio ambiente, en este caso fueron las vientos y la iluminacion natural la aproveche y fue de mucha ayuda en la vivienda, tambien como repartir los espacios y sacarle partido a cada uno.

Muchas gracias al profesor Pachon por insistirnos mucho en la auto critica y tambien en la frase "QUE TAL SI", donde se sabe que la primera opcion no siempre es la mejor, que hay varias opciones unas mejores que otras y que siempre hay que tener en cuenta que se aprende bajo el concepto de prueba y error.



ACTUALIZACIONES

PLANTAS



Se puede observar en la imagen que re ubique las escaleras, también la zona social e hice la cocina en forma de L. Cambie la forma de la piscina y añadí el deck donde esta la piscina, una mesa, las asoleadoras y el BBQ.
Se ira re ajustando de acuerdo a las sugerencias y correcciones del profesor.



En la segunda planta se cambio el piano de cola por un piano convencional en este caso un piano vertical, se cambio de posición la cama del niño, hice ventanas en las escaleras para poder darle apreciación a la vista del norte.
La habitación de los padres se  cambio la cama, el baño y se añadió el closet.


CORTES



Hice los dos respectivos cortes, uno longitudinal y uno transversal representando gráficamente lo que hay dentro de la vivienda.


FACHADAS



Hice las 4 fachadas correspondientes (sur, norte, este, oeste) hechas con su respectivas escala y hice una ventana en la fachada norte para apreciar la vista.


CUBIERTA



En la imagen se puede observar la cubierta la cual tiene los parapetos y las fechas que indican la circulación de agua.

ESCALERAS, PUERTAS Y VENTANAS

Tomado de:
Arte de Proyectar en Arquitectura, duodécima edición (1982)
Por Ernst Neufert

PERSPECTIVA CON DOS PUNTOS DE FUGA



Perspectiva hecha en la clase taller de expresión usando dos puntos de fuga.

CORRECCIONES

PLANTAS

Se puede observar en la imagen que en la primera planta se re ubico la cocina aprovechando las brisas, y la zona social.Se  hizo una puerta corrediza que da a la piscina teniendo una gran vista hacia el norte.Cometí varios errores como por ejemplo, ubique las escaleras mal donde esta ocupa espacio de la habitación de los padres en la segunda planta, esta se ajustara, también se re ubicara la piscina para poder aprovechar el sol y también el acceso peatonal.Se ira modificando a medida que el proyecto avance.

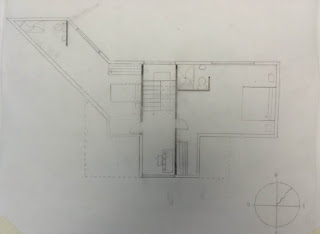

Acá esta la corrección de la segunda planta se modifico el baño del bebe y la posición de la cama, también la cama de los padres viendo hacia el norte aprovechando la vista.Cometi varios errores por esto se reajustara el baño del bebe y su cama.Se harán los ajustes necesarios con respecto a las escaleras.

FACHADAS

Al observar la imagen se pueden ver las fachadas (norte, sur oriente y occidente),cada una a escala y su respectivo terreno y vegetación. Cometí errores en la fachada occidental y norte.En la fachada norte las ventanas no están hechas a buena escala y no ubique las vigas correspondientes.


CORTES

Como podemos observar en la imagen hay dos cortes, uno transversal y uno longitudinal, hay que representar bien los personajes que habitan en la vivienda.



CUBIERTA

Acá se muestra la imagen  de la cubierta, representando con flechas las bajantes de agua y sus respectivos parapetos.

ERNST NEUFERT

Ernst Neufert (15 de marzo de 1900 - 23 de febrero de 1986) fue un arquitecto y profesor de arquitectura alemán conocido por su colaboración con Walter Gropius, sus esfuerzos en el ámbito de la normalizacion arquitectónica y por su libro Arte de Proyectar en Arquitectura.

Escritos:

• Arte de Proyectar en Arquitectura, ed. Gustavo Gili, ISBN 978-84-252-2051-7
• Industrialización de las Construcciones: Manual de la Construcción Racional con Medidas Normalizadas, ed. Gustavo Gili 1969
• Manual del Amianto-Cemento: Placas Onduladas Eternit-Uralita, ed. Gustavo Gili, 1967
• Manual del Styropor, ed Herder S.A., ISBN 84-254-0889-X

CORRECCION-PLANTAS

Al ver la imagen se puede ver que se cambio totalmente la primera planta en cuanto al espacio, es mas grande. El profesor me dio su opinión acerca del proyecto y cometí varios errores como la posición de la cocina que no esta ubicada a favor de las brisas que vienen del noreste para que los olores puedan salir de la vivienda fácilmente, la puerta de acceso esta ubicada mal ya que no abre a la zona social adecuadamente, se modificaran espacios como la zona social, acceso vehicular, escaleras, comedor  y cocina.Se ira reajustando gracias a las correcciones y sugerencias del profesor.

Acá esta la corrección de la segunda planta, se modificaran espacios como la habitación del bebe y de los padres donde ambas camas están ubicadas en contra de la vista que esta al norte, también se modificaran los baños ya que están muy cerrados y hay que recordar que es una pareja y tienen que estar juntas.
